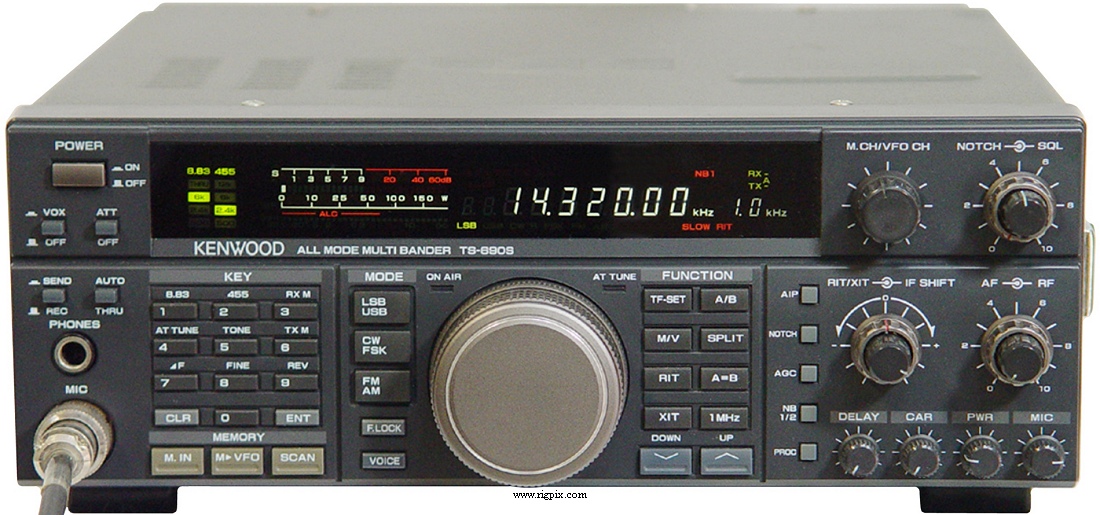

Kenwood TS-690S
Score de Confiance : 50%
Cote Estimée
663€
Estimation Théorique
563€
Minimum
762€
Maximum
Caractéristiques Techniques
Général
- Type de matériel
- Radio HF/VHF Émetteur-récepteur
- Plage de fréquences
- TX: 10-160 m + WARC / 6 m RX: 0.03-30 / 50-54 MHz
- Pas d'accord
- 1 / 10 / 100 Hz 1 / 2 / 5 / 9 / 10 / 500 KHz (Depending on programming)
- Stabilité en fréquence
- Better than ±10 ppm @ -10 to +50°C (14 to 122°0F)
- Modes de modulation
- AM / FM / SSB / CW / FSK
- Canaux / Mémoires
- 90 regular and split 10 programmed scan RAM storage avec lithium battery backup
- Shift relais
- No dedicated. Use VFO A/B split instead
- Alimentation
- 12-16 VDC
- Consommation
- RX: Max 2.5 A TX: Max 20.5 A
- Impédance / Connecteur antenne
- 50 ohm (20-150 ohm on 10-80 m avec AT-450) / Two SO-239
- Dimensions (L*H*P)
- 270*96*328 mm (10.6*3.8*12.9")
- Poids
- 6.9 Kg (15.2 lb), avecout ATU
- Autres fonctions
- NB1/NB2. AIP. VOX. Attenuator. Notch filter. Speech processor.
Réception
- Système de réception
- Triple conversion superheterodyne 1st IF: 73.05 MHz 2nd IF: 8.83 MHz 3rd IF: 455 KHz
- Sensibilité
- AM (10 dB (S+N)/N) 0.5-1.62 MHz: 32 uV 1.62-21.5 MHz: 2 uV 21.5-30 MHz: 1.3 uV FM (12 dB SINAD) 28-30 MHz: 0.25 uV 50-54 MHz: 0.25 uV SSB/CW/FSK (10 dB (S+N)/N) 0.5-1.62 MHz: 4 uV 1.62-21.5 MHz: 0.2 uV 21.5-30 MHz: 0.13 uV 50-54 MHz: 0.13 uV
- Sélectivité
- AM: 5 KHz (-6 dB) 18 KHz (-50 dB) FM: 12 KHz (-6 dB) 25 KHz (-50 dB) SSB/CW/FSK: 2.2 KHz (-6 dB) 4.4 KHz (-60 dB)
- Rejection d'image
- 70 dB
- Puissance audio
- 1.5 W at 10% distortion / 8 ohm
- Prise HP externe
- 3.5 mm, 8 ohm
Émission
- Type de modulation
- AM: Low level modulation FM: Reactance modulation SSB: Balanced modulation
- Max FM deviation (Factory set)
- FM normal: ±5 KHz FM narrow: ±2.5 KHz
- Émissions parasites
- HF: Better than -50 dB 6 m: Better than -60 dB
- Impédance micro
- 600 ohm / 8-pin (Metal locking ring connector)
- Microphone input level
- ? mV
